Ağ(Network) Nedir?

Ağ ( Network ) Nedir?

· Ağ , paylaşım amacıyla iki ya da daha fazla cihazın bir araya getirilmesiyle oluşturulan bir yapıdır .
· Yüzlerce iş istasyonu veya kişisel bilgisayardan oluşabileceği gibi , iki bilgisayarın birbirine bağlanmasıyla da elde edilebilir .

Bir Ağla ( networkle ) Amaçlananlar

· Kaynak paylaşımı :Donanım , yazılım , veri paylaşımı ,
· Yüksek Güvenilirlik :Önemli dosyaların birkaç makinada yedeklenmesi ,

· Harcanacak Paradan Tasaruf :PC'lerin her geçen gün daha cazip hale gelen fiat/performans oranı ,

· Ölçeklenebilirlik :Daha fazla işlemci eklenerek sistem performansının artması ,

· İletişim :Çalışanların kendi aralarında ve dünya ile kurdukları bir iletişim ortamı olması ,

· Bilgi :Gazetelerden tartışma gruplarına , e-posta'dan elektronik ticarete , video-konferans , WWW , ftp ( dosya transferi ) , eğlence gibi birçok ortama internet aracılığıyla ulaşılabilmesi ve bilgi toplanmasının sağlanmasıdır .

Paylaşım

· Temelde her ağ paylaşım içindir .
· Ağlar , cihazların ( yazıcı , disk , teyp vs ) uygulamaların ve bilginin paylaşımını olanaklı kılar .

· Paylaşım

· Hem kişilerin hem de çalışma grubunun ( work group ) etkinliğini arttır .

· Yazılım ve donanım maliyetlerini düşürür .

· Ürün geliştirme maliyetini azaltır .

· Dezavantaj olarak performans düşüklüğü olabilir .

Uygulama Programlarının Paylaşımı

· Paylaşılacak programlar server ( sunucu ) üzerinde olan bir ağ diski üzerinde kurulabilir .

· İlgili dosya paylaşılabilir , okunabilir veya çalıştırılabilir ama silinemez olarak belirlenir ve kullanıma açılır .

· Kullanıcılar sisteme bağlanır ( login ) ve sonrasında diske erişir , uygulamaları çalıştırabilirler .

· Bu şekilde programların kurulma ve bakım işlemleri kolaylaşır .

· Ağ lisansı ile yazılım maliyeti düşer .

Döküman Paylaşımı
· Aynı dosyaya veya dosyaların farklı bölgelerine farklı kullanıcılar tarafından değişik haklarla iletişim sağlanabilir .

· Bunun için karmaşık - gelişmiş yazılımlar kullanılmalıdır .

· Paylaşılan dokümandaki değişiklik bütün kullanıcılara yansır .

Ağ Çeşitleri

1-Yerel Ağlar :

. Bina veya ofis içi gibi sınırlı alanlar dahilinde kurulurlar .

· Diğer ağ tiplerine göre daha hızlı çalışırlar .

· Bünyelerinde bilgisayarlar , yazıcılar , çiziciler , CD-ROM sürücüler ve diğer çevre arabirimleri yer alır .

· Günümüzde pek çok şirketin günlük işlemleri yerel bilgisayar ağlarıyla yürütülmektedir .

LAN Karakteristikleri:

- Coğrafi olarak limitli operasyon alanı vardır .
- Yüksek transfer hızı vardır .
- Yerel servislere devamlı olarak ulaşabilme olanağı vardır .
- Genellikle WAN ( Wide Area Network ) 'dan daha ucuzdur .
- Kablolama birincil iletişim ortamını oluşturur .

LAN dizayn ederken iki durum göz önünde tutulur

- Uzaklık
- Maliyet

Uzaklık : LAN uzaklığa göre sınırlandırılmıştır . Bunun sebebi transfer edilecek bilgiye ve kablolama tekniğine bağlıdır . Birçok kablolama tekniğinde bilgi sinyalleri belli mesafeye kadar bilgiyi iletir . Bu bilgi , bilgi sinyalleri sönene kadar gider . Bilgi sinyallerini ilk gönderildiği gibi tutabilmek için tekrarlayıcı ( repeater ) denilen cihazlar kullanılır . Bilgi sinyallerinin sönmesinden dolayı LAN kurulurken uzaklık göz önünde tutulur .

Maliyet : LAN dizaynında bazı noktalarda , maliyet uzaklıktan daha önde tutulur . Kesin ulaşması gereken bilgiler için uzaklık tanımlamasının olmaması gerekir . Durum öyle olunca maliyet artmakta , ama iletişim olmaktadır .

LAN İletişim Metodları

3 ana kategori vardır
- Unicast İletişim
- Multicast İletişim
- Broadcast İletişim

1- Unicast İletişim :



Tek bir data paketinin , tek bir kaynaktan tek bir hedef adrese gönderilmesiyle yapılan iletişime Unicast İletişim denir .

2-Multicast İletişim :


Tek bir data paketi , ağda kopyalanarak birkaç özel hedef adrese gönderilmişse , bu şekilde olan iletişime Multicast İletişim denir .

3-Broadcast İletişim :


Tek bir data paketi , kopyalanarak ağda bulunan bütün bilgisayarlara gönderiliyorsa , bu tür iletişime Broadcast İletişim denir .

LAN Topolojileri :

2 ana LAN topolojisi vardır .
- Fiziksel Topoloji
- Mantıksal Topoloji

Fiziksel Topolojiler

- Bus Topoloji ( Bus Topology )
- Yıldız Topoloji ( Star Topology )
- Halka Topoloji ( Ring Topology )
- Genişletilmiş Yıldız Topoloji ( Extended Star Topology )
- Hiyerarşik Topoloji ( Hierarchical Topology )
- Karmaşık Topoloji ( Mesh Topoloji )

Mantıksal Topolojiler

- Geniş Yayın Topoloji ( Broadcast Topology )
- Jeton Gezici Topoloji ( Token-Passing Topology )

2-Ulusal Ağlar :

· Tüm ülkeye yayılmış olan organizasyonların birimleri arasında veri iletişimini sağlarlar .

· Bölgeleri , şehirleri , eyaletleri ve tüm ülkeyi kapsayabilirler .

· Büyükşehir alan ağları ( MAN ) , ya da geniş alan ağları ( WAN ) adları da kullanılır .

· Bir iletişim alt yapısını gerektirirler . Bu alt yapı da telekomünikasyon şirketleri tarafından ( TT , AT&T vs . ) sağlanır .

3-Uluslararası Ağlar :

· Veri iletişim ihtiyacı ülke sınırlarını aşmaya başladığında devreye girerler .

· İletişim , okyanusları aşan kablolar aracılığıyla sağlanabileceği gibi uydular da kullanılabilir .

· Özel bir takım cihazlar ( yönlendirici -çoklayıcı vs ) kullanılır .

· Değişik fiyat-performans seçenekleri mevcuttur .

· WAN ( Wide Area Networks ) genel adıyla anılırlar .

-Büyük bir Wide Area Network-

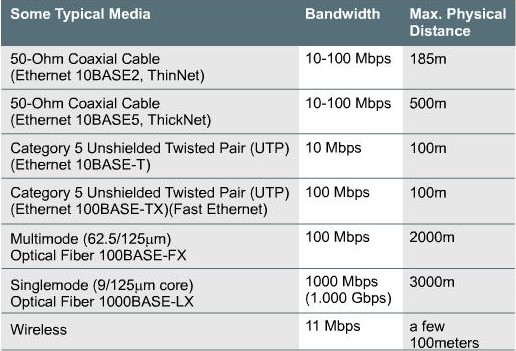

Veri Transfer ( İletim ) Hızı

· Bir ağın iletim kapasitesini ölçmek için geliştirilmiş matematiksel bir modeldir .

· Birim olarak "bps" ( bit per second - birim zamanda iletilen bit sayısı ) kullanılır .

· Yerel ağların iletim hızları geçen yıllara kadar 1-100 Mbps ( Megabit per second ) arasında değişirken , artık gigabit teknolojiler sayesinde 1000 Mbps ve üstü hızlar kullanılmaya başlanmıştır .

Ağ Topolojileri :

Fiziksel Topolojiler

Bus Topoloji :

Tek bir omurga segmente bütün bilgisayarların bağlandığı topolojidir . Bilgisayarlar arasındaki bağlantının tek bir yerindeki kesiklik bütün ağı etkiler . Koaksiyel ( coaxial ) kablo kullanılır . Ağ performansı en düşük olan topolojidir . Çok miktarda çarpışma ( collosion ) meydana gelir . Sadece tek bir bilgisayar bilgi gönderebilir .

Yıldız Topoloji :

Bütün bilgisayarkaın tek bir merkeze bağlanarak oluşturulan topolojidir . Genelde merkezde hub veya anahtar ( swicth ) deilen cihazlar kullanılır . Bus topolojiye göre daha performanslı olan topolojidir . Merkezdeki hub veya anahtar'da oluşacak problem bütün ağı etkiler .

Halka Topoloji :

Halka şeklindeki bağlantılarla yapılan topolojidir . Bilgisayarlar arasındaki bağlantılarda oluşacak aksaklık bütün bir ağı etkilemektedir . Performansı yüksektir ve ağda hiçbir çarpışma meydana gelmez .

Genişletilmiş Yıldız Topoloji :

Yıldız topolojiye sahip küçük ağların yine aynı şekilde yıldız yapıda hub veya anahtarlar kullanılarak ağın genişletildiği topolojidir .

Hiyerarşik Topoloji :

Küçük yıldız topolojideki ağların hiyerarşik bir şekilde birbirlerine bağlandıkları ve bütün ağın trafiğini kontrol etmek üzere bir bilgisayara bağlandıkları topolojidir .

Karmaşık Topoloji :

Ağdaki bütün uçların birbirine bağlandıkları ve ağ üzerindeki hiçbir ucun arasında fiziksel bağlantının kopuk olmadığı topolojidir . Bu yapıdaki ağlarda her zaman iletişim vardır . İletişimin kopmasının büyük risk olduğu durumlarda kullanılır .

Mantıksal Topolojiler

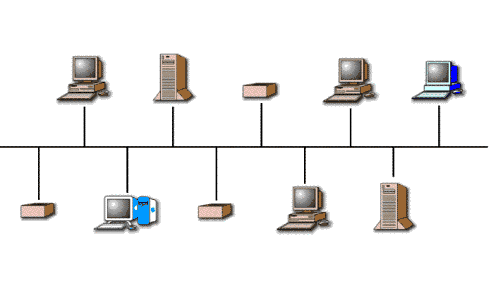

Geniş Yayın Topoloji :

Ağda bulunan her bilgisayar belli bir öncelik hakkı tanımaksızın , ağdaki bütün bilgisayarlara bilgi göndermek üzere ağ ortamına bilgi bırakabilirler . İlk gönderen ilk servisi alır ( first come , first served ) mantığıyla çalışır .

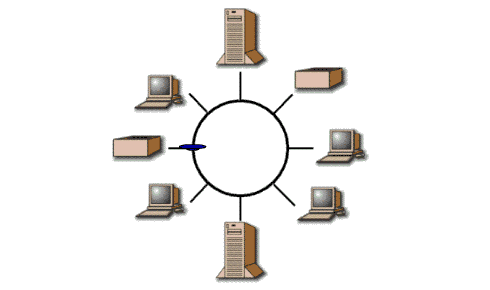

Jeton Gezici Topoloji :

Ağa bir sunucu tarafından jeton bırakılır . Bu jeton ağ ortamına girişi yönetir . Dolayısıyla ağda çarpışmaların olması önlenir .

İletişim Ortamları

Veri iletim ortamları kablolu ve kablosuz olmak üzere ikiye ayrılır . Bu bağlantılar taşıyabildikleri veri miktarı ve taşıma hızlarına göre nitelendirilirler . Veri , elektrik sinyalleri biçiminde kablolarda veya elektromanyetik dalgalar biçiminde uzayda taşınır . İletişim ortamının tipi önemlidir çünkü , veri iletim ortamı saniyede iletilen maksimum bit miktarını belirler .

İkili düzende sıralanmış bir veriyi kablolu bir iletişim hattından geçirebilmek için ikili veriyi oluşturan her bir elemanın ( bitin ) elektrik sinyaline dönüştürülmesi gereklidir . Çünkü , telefon hattı aracılığyla gönderilen elektrik sinyalleri analog sinyaldir . Elektrik sinyaline dönüştürülen veriler bir telefon hattı aracılığıyla alıcı bilgisayara iletilirler ve tekrar elektrik sinyalinden ikili veriye dönüştürülürler . Daha sonra anlatılacağı gibi bu işlem modemler aracılığıyla yapılır .

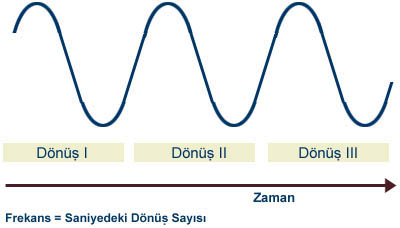

Analog sinyal şekilde gösterildiği gibi sürekli ve sinüs eğrisi biçimindedir .

Bir analog sinyalin temel bileşenleri genlik , faz açısı ve frekanstır .

Analog sinyalin dalga boyu genlik ( amplitude ) olarak adlandırılır . Bu eğrideki tekrarlanan her bir dalgaya dönüş ( cycle ) adı verilir . Bir saniyedeki dönüş sayısına frekans denir ve iletişim terminolojisinde Hertz adıyla anılır . Veri bir hat üzerinde taşınırken farklı frekanslar kullanılarak gönderilir . Analog sinyalin dalga boyunun bilindiği veya sabit olduğu varsayılır . Frekans aralıklarına ise bant genişliği ( bandwidth ) adı verilir .

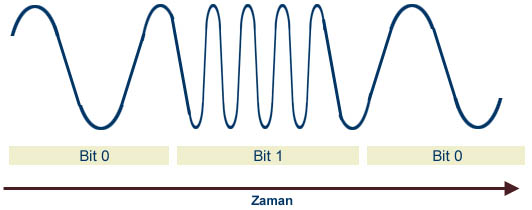

Analog bir ortamdan 0 ve 1 bitinin gönderilmesi aşagıdaki gibi olur .

Yukarıda gösterilen elektrik sinyalinin bir noktadan diğerine iletilmesi bir iletim ortamını gerektirir . İletim ortamları Kılavuzlu ( guided ) veya kılavuzsuz ( unguided ) olmak üzere ikiye ayrılır . Kılavuzlu iletim ortamı genelde çift burgulu veya eş eksenli kablolar aracılığıyla telefon şebekesi üzerinden yapılır . Bunun dışında bilinen alternatifler , fiber optik kabloları veya kılavuzsuz iletim ortamı olarak uzay boşluğuna yayılan elektromanyetik dalgalardır ( telsiz veya uydu iletişimi ) .

Kablolu İletişim

İki Telli Açık Kablo

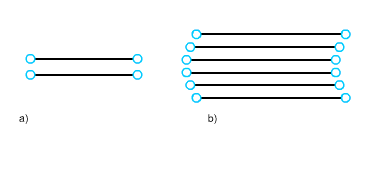

Bir iki-telli açık kablo en basit iletişim ortamıdır . Her tel diğerinden yalıtılmış ve her ikisi de boşluğa açılmıştır . Bu tip kablolar birbirinden yaklaşık 50 metre uzakta ve bit gönderim oranları orta hızda olan ( 19 . 2kbps ) sistemler için yeterlidir .

Her nekadar iki-telli açık kablo iki bilgisayarı birbirine doğrudan bağlamak için kullanılabilirse de esas kullanım alanı bir DTE'yi bir DCE'ye ( örneğin bir modem'e ) bağlamaktır . Bu tip bağlantılar genellikle çok sayıda kablo kullanırlar . Bu bağlantılar için en sık kullanılan düzenleme , her bir sinyal için ayrık ve yalıtılmış bir tel ve toprak hattı için de ayrı bir başka tel kullanılmasıdır . Tellerin tümü daha sonra korumalı tek bir kabloya sarılır veya düz şerit kablonun içine yerleştirilir ( Şekil 1 ) .

Bu tip kablolarda , aynı kablo içerisindeki yanyana teller arasındaki elektrik akımından kaynaklanan ve veri gönderim sırasında ortaya çıkan 'çapraz bağlantı' veya 'çapraz konuşma' ( cross-coupling , cross-talk ) adı verilen karşılıklı veri karışımı mevcuttur . İki tel arasındaki güçlü akım çapraz bağlantıya neden olur . Ayrıca , açık yapısı onu çeşitli gürültü sinyallerini ve elektromanyetik radyasyonu toplamasına sebep olabilir .

Şekil-1

Çift Burgulu Kablolar ( Twisted-Pair ) :

Bu tür kablo bağlantısı özellikle Yerel Alan Ağları için en yaygın ve kolay yöntemlerdendir .

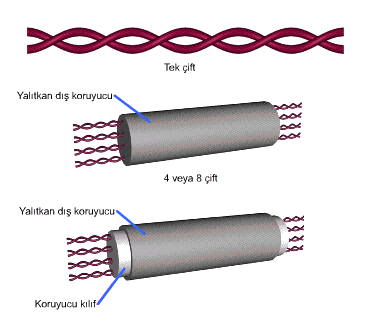

Çift burgulu kablolarda aynı izolasyon maddeleriyle kaplı tel çiftleri birbirleriyle sarılarak helezoni döndürülmek suretiyle elde edilir . Kabloları bu şekilde bükerek sarmak gürültüyü azaltır . Bundan dolayı da bu tür kabloların yapay gürültü ( hata , parazit ) sinyallerine karşı direnci iki telli açık hatlara göre daha fazladır . Sinyal ve toprak hatlarının yakınlığı , herhangi bir gürültü sinyalinin her iki hat tarafından toplanmasına , dolayısıyla fark sinyalindeki etkisinin azalmasına neden olur . Hatta , aynı kablo içerisinde birden fazla bükülmüş çift yer alıyorsa kablo içerisindeki her çiftin bükülmesi çapraz bağlantıyı azaltır . Bir çift burgulu kablonun şematik görüntüsü aşağıdaki şekilde gösterilmektedir .

Şekil-2

Çift burgulu kablolar tek ( örneğin dahili hatlarda ) , dört ( oldukça yaygındır ) veya sekiz çift kablodan oluşabilir . Bu tür kablolar telefon fişine benzer ve RJ-45 bağlayıcılarıyla sonlandırılır . Şekil 3'te göşterildiği gibi , RJ-45 bağlayıcısı üzerinde 8 uç bulunur . Bağlantı sırasında bu uçların bir kısmı ( 4 tanesi ) ya da tamamı kullanılabilir . Bağlayıcılarla sonlandırma yapılırken tellerin sarıldığı yalıtkanların renklerine bakılır .

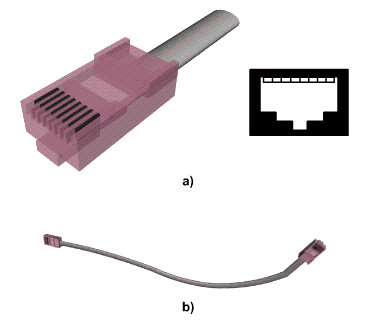

Şekil-3

Bu tür hatlar kısa mesafelerde ( bu geometriyle kazanılan avantajları kullanabilen uygun hat işletmeni ve alıcı devreleriyle ) örneğin 100m den az mesafelerde 1 Mbps , daha uzak mesafelerde ise daha az bit oranı göndermek için uygundur . Daha karmaşık alıcı ve verici devreleriyle benzer hatta daha fazla bit oranlarını ( 10/100 Mbps ) göndermek mümkündür . Bu tür kablolar yani koruyucusuz çift burgulu kablolar ( unshielded twisted pairs ) ( UTPs ) olarak ta bilinir ve pek çok veri iletişim uygulamalarında örneğin telefon ağlarında ( özel bir silikon üzerinde çok kısımlı elektronik devre kullanılarak ) yoğun olarak kullanılır . Kılıflı çift burgulu kablolarda ( shielded twisted pairs ) ( STPs ) koruyucu bir kılıf gürültü sinyallerinin etkisini daha aza indirmek için kullanılır ( Şekil 2 ) .

Çift burgulu kablolar özellikle kısa mesafelerdeki küçük , kullanıcı sayısı sınırlı yerel alan ağları için ucuzluğu ve kolaylığından dolayı oldukça uygundur . Bu bağlantı tipinde her bilgisayar ayrı bir hat ile bir bağdaştırıcı cihaza ( HUB , Ethernet Anahtarı , …vb . ) bağlanır . Ethernet teknolojisindeki hızlı gelişmeler , kurulum ve işletim kolaylıkları nedeni ile tercih edilen bir bağlantı tipidir .

Çift burgulu kabloların temel sınırlayıcı faktörleri kapasiteleri ile 'cilt etkisi' ( skin effect ) adı ile bilinen doğal bir sonuçtur . Cilt etkisini şu şekilde açıklayabiliriz . Gönderilen sinyalin frekansı arttıkça tellerden o anda geçen akım sadece telin dış yüzeyini kullanmaya yönelir . Bu durum yüksek frekanslı sinyaller için telin resistansını arttırarak sinyalde daralmaya neden olur ( attenuation ) . Buna ek olarak , radyasyon etkisinin bir sonucu olarak yüksek frekansta daha fazla sinyal kaybı olur . Bunun sonucunda 1 Mbps'ten daha fazla bit göndermek istediğimizde ya daha karmaşık işletim ve alıcı elektronik devreleri yada bir başka tip iletişim ortamı kullanmak zorundayız .

UTP Kategori 1-6 Kabloları

İletişimde kullanılacak kablolar , kablo bağlantı uçları ve bağlantı şekilleri çeşitli sınıf ve katagorilere göre ayrılmıştır . Örneğin EIA-568/A sınıfı kablolar , bir dizi katagoriye göre ayrılmıştır . Kategori 1 ve 2 ( CAT1 ve CAT2 ) sınıfı kablolar , düşük hızlı veri ve ses iletiminde kullanılır . 1980'li yılların sonlarında , Kategori 3 ( CAT3 ) , UTP kablo olarak bilinen ve yalıtılmış iki telin birbirine hafifçe dolanmasıyla oluşturulan tel çiftlerinin 4'ünün ( 8 tel ) bir araya gelerek oluşturduğu kablolar kullanılmaya başlandı . 1988'den sonra Kategori 5 UTP kablo kullanılmaya başlandı . Kategori 5 ( CAT5 ) CAT3'e benzemekle birlikte , bu kabloda cm'ye düşen bükülme oranı fazladıır . Ayrıca , yalıtımı teflonla yapıldığından , çapraz konuşma ve gürültü azalır ve uzun mesafelerde daha kaliteli işaretler elde edilir ( 20-100Mhz ) . Kategori 6 ( CAT6 ) kablo ise daha yüksek hızdaki veri iletiminde kullanılır .

Eş Eksenli ( Koaksiyel ) Kablo

Koaksiyel kablo da çift burgulu kablolar gibi kullanımı kolay ve aynı zamanda yukarıda sözü geçen etkileri azaltan fakat çift burgulu kablodan biraz daha pahalıya malolan bir kablo çeşididir . Yüksek frekanslı sinyalleri taşımak için şekilde görüldüğü üzere tasarlanmıştır .

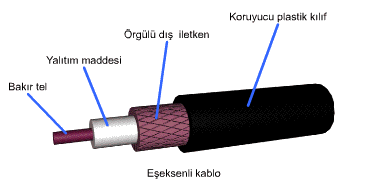

Şekil-4

Eşeksenli kabloların ortasında bakır bir iletken bulunur . Bakır tel iletken olmayan bir yalıtım katmanıyla çevrelenmiştir . Bu katmanın üzerinde ise koruyucu görev gören örgü şeklinde bakır veya aluminyum bir kabuk kaplama vardır . En üst katmansa tüm kabloyu içine alan plastik kaplamadır . İdeal olarak iki iletken arasındaki boşluk havayla dolmalıdır . Fakat pratikte bu boşluk elektrik akımlarını geçirmeyen yalıtkan katı veya peteğimsi bir madde ile doldurulur . Merkezi iletken dışarıdan karışan parazit sinyallerden örgü biçimindeki dış iletken aracılığıyla korunur . Ayrıca elektromanyetik radyasyonun bir sonucu olarak ortaya çıkan kayıplar ve 'cilt etkisi' dış iletkenin varlığından dolayı azalır ve bunun sonucunda da çift burgulu kabloya göre daha güvenilirdir .

Koaksiyel kablo farklı sinyal çeşitleri ile kullanılabilir . Fakat pratikte birkaç yüz metre uzaklıktan 10Mbps ( modülasyonla daha fazla ) veri rahatlıkla iletilebilir . Yüksek bant genişliği nedeniyle kablolu TV yayınlarında da eş eksenli kablolar tercih edilmektedir ( Bir çok TV kanalına ait sinyaller tek bir eşeksenli kablo üzerinden gönderilebilmektedir ) . Bu tür kablolar daha sonra ağ topolojilerinde de göreceğimiz gibi noktadan noktaya ( point-to-point ) yada çok noktalı ( multipoint ) topoloji kullanan bilgisayar ağlarında kullanılabilirler .

Eşeksenli kablolar BNC bağlayıcıları ile sonlandırılır ve bilgisayar arkasındaki ilintili aygıta takılacak T-şeklindeki bağlayıcılara takılırlar .

Bu bağlantı tipinde bilgisayarlar seri olarak bir hat boyunca birbirlerine bağlanır ve hattın çalışabilmesi için başlangıç ve sonlanma noktalarına sonlandırıcı ( terminatör ) takılır . Seri bağlantı yapısından ötürü , aynı hata bağlı herhangi bir bilgisayarda meydana gelebilecek bir problem diğerlerini etkileyecektir . İşletim ve kapasite problemleri nedeni ile bu bağlantı tipi pratikte tercih edilmemektedir .

TİP	EMPEDANS	KULLANIM
RG-8	50 Ohm	10BASE5
RG-56	50 Ohm	10BASE2
RG-75	75 Ohm	Kablo TV

Fiber Optik Kablo

Geometrisi dolayısıyla koaksiyel kablo sınırlayıcı pek çok faktöre ( yüksek frekanslı sinyallerin bu kablo üzerinden gönderilebilmesi ve gönderilebilen bit oranında önemli derecedeki artış ) çözüm getirmesine rağmen gönderilen bilgi oranı ve güvenliği çift burgulu kablolarda olduğu gibi sınırlıdır . Fiber optik kablo plastik yalıtkanla kaplı çok ince cam tüp biçimindeki kablolardan oluşur . Camın kırılganlığına karşı koruyucu olarak en dışta sert bir kaplama vardır . Fiber optik kablo daha önceden bahsedilen iletişim ortamlarının her ikisinden de veriyi taşıma yönteminde ayrılır . Fiber optik kablolarda taşınılan bilgi kablo üzerinde elektrik sinyali olarak değil de , çok ince cam tüp biçimindeki kablolar ( fiber ) üzerinde düzensiz değişen ışık ışınları şeklinde taşınır . Kısaca , veri iletişimi ışık vasıtasıyla sağlanır .

Işık dalgalarının elektrik dalgalarına göre daha geniş dalga genişliği ( bandwidth ) olduğundan bu yöntemle saniyede yüzlerce megabit iletilebilir . İletimde elektrik sinyalleri kullanılmadığı için de herhangi bir elektronik etkileşim söz konusu değidir . Işık dalgaları ayrıca elektromanyetik karışma ve çapraz konuşmaya karşı daha dayanıklıdır . Fiber optik kablosu ayrıca , elektriksel olarak gürültülü ortamlarda , ( gönderilen bilginin değişmesi veya karışmasını önlemek amacıyla ) daha az sayıda bit oranlarını göndermek için oldukça kullanışlıdır . Fiber optik'in kullanımı güvenliğin önemli olduğu ortamlarda önemli ölçüde artmıştır çünkü bu kablo üzerinden kaçak veya gizli bağlantı kurmak veya bilgi sızdırmak fiziksel olarak çok zordur .

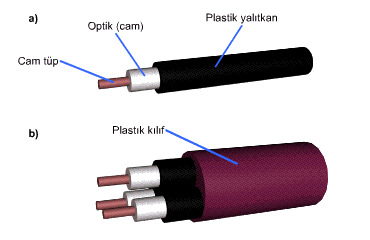

Şekil-5

Bir fiber optik kablosu , gönderilecek her bir sinyal için kablonun koruyucu tabakasının ( dışaradan gelen herhangi bir ışık kaynağından gelecek zararlara karşı korumak için ) içinde bulunan bir tek fiber içerir . Her bir fiber den tek yönlü haberleşme sağlanır . İki yönlü bir haberleşme için en az iki fiber gereklidir .

Ancak veri iletişimini ışık vasıtasıyla yapabilmek için öncelikle verilerin ışık sinyaline dönüştürülmesi gereklidir . Bu da gönderen tarafında elektronik sinyallerin ışığa ve alıcı tarafında da bu sinyallerin yeniden elektronik sinyallere dönüştürülmesiyle mümkündür . Işık sinyali , optik gönderici tarafından normal elektrik sinyallerinin ışık sinyaline dönüştürülmesiyle elde edilir . Bir optik alıcıda ise bu işlemin tersi uygulanır . Tipik olarak gönderici dönüştürme işlemi için ışık yayan diyot ( LED , light-emitting diode ) veya lazer diyot kullanırken , alıcı fotodiyot ( photodiode ) veya foto transistor kullanır .

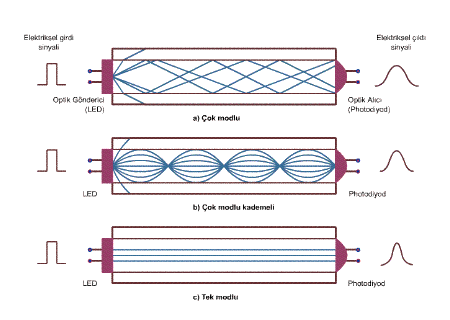

Fiber'ın kendisi iki bölümden yani cam çekirdek ve düşük kırılma oranlı bir cam kılıftan oluşmuştur . Işık , fiber optik çekirdeği boyunca kullanılan çekirdek materyalinin genişliği ve çeşidine bağlı olarak aşağıda belirtilen 3 yoldan biriyle yayılır . Bu iletim tipleri şekilde gösterilmiştir

Multimode stepped index fiberlerde kılıf ve çekirdek materyalinin her birinin farklı ancak sabit bir kırılma indeksi vardır . Diyot tarafından daha düşük bir açıyla ( kritik açıdan daha düşük bir açıyla ) yayılan ışık koruyucu arabirimde yansıtılır ve çekirdek boyunca çok sayıda yansımlarla ilerler . Diod tarafından yayıldığı açıya bağlı olarak kablo boyunca yayılması değişken sürelerde olacaktır . Bu yüzden alınan sinyalin mümkün olan maksimum bit hızına karşı gelen azalmayla birlikte giren sinyalden daha geniş bir pulse aralığı vardır . Bu tip kablo esas olarak lazer diyotlarla kıyaslandığında nispeten daha ucuz olan LED'lerle orta derecede bit hızları göndermek için kullanılır .

Dağılma , sabit bir kırılma indeksi olan çekirdek materyali kullanılarak azaltılabilir . Şekil 6 . b de gösterildiği gibi multimode kademeli indeks fiber de ışık çekirdekten uzaklaştıkça artan miktarlarda kırılır . Bu alınan sinyalin step indeks fiberle kıyaslandığında pulse genişliğini daraltma etkisi yaratır . Ve bu nedenle de maximum bit hızında daha fazla artış meydana gelir .

Çekirdek çapının tek bir dalga boyuna azaltılmasıyla ( 3-10mmetre ) yayılan tüm ışığın tek bir hatta ( dağılmamış ) yayılması sağlanarak daha ileri bir gelişme ortaya konabilir . Bu yolla , alınan sinyal giriş sinyaliyle kıyaslanabilir bir genişlikte olur . Normalde LD�lerle kullanılan mbu monomod fiber saniyede yüzlerce megabit/Gigabit hızında çalışabilir .

Fiber optik kablolama , 2 Km�ye kadar uzayabilen geniş alanlarda , yüksek kapasiteli iletişim ortamı sağlayabilmek amacıyla kullanılır .

Kablosuz İletişim

Şu ana kadar anlatılan bütün iletişim ortamları bilgiyi iletmek için fiziksel bir hat kullanmaktadırlar . Ancak veri , uydu sistemlerinde olduğu gibi serbest uzaydan elektromanyetik ( radyo ) dalgaları kullanılarak da elde edilebilir . Üzerinde verinin modüle edildiği ( değiştirildiği ) sıralanmış mikrodalga ışını uydudan yeryüzüne iletilir . Daha sonra bu ışın göndericiler aracılığıyla ( transponder ) önceden belirlenmiş hedeflere veriyi iletilir . Tüm kablosuz iletişimler bu ilkeye dayanmaktadır . Kablosuz iletim için iki tür biçimlenim vardır .

Tek Yönlü ( directional )
Çok yönlü ( omni-directional )
Tek yönlü biçimleniminde anten , odaklanmış tek bir elektromagnetik ışın yayar . Bundan dolayı da gönderici ve alıcı antenler , çok dikkatli bir biçimde hizalanmışlardır . Çok yönlü biçimleniminde ise elektromagnetik enerji tüm yönlere dağılır ve bir çok anten tarafından algılanır .

Mikrodalgalar

Mikrodalga iletişimi , elektromagnetik spektrumun onemli bir kısmını kapsar . Kullanılan sıklık ne kadar yüksek olursa , bant genişliği , dolayısıyla gönderilebilecek veri hızı da o kadar artar . Mikrodalga sistemlerde , UTP veya eşeksenli kabloya oranla daha az kayıp söz konusu olmakla birlikte , özellikle 10GHz'nin üzerinde , yağmur vb etkiler işaret gücünde azalmaya neden olur . Bu nedenle de 10 ile 100 km'de bir yineleyiciler ve yükselticiler konur .
Mikrodalga veri iletişimi iki türlü yapılmaktadır:

Radyo İletişimi

Düşük frekanslı radyo dalgaları ayrıca sabit kablolu bağlantıların yerine yeryüzü yerleşimli ileticiler ve alıcılar kullanarak ( vasıtasıyla ) daha sınırlı uzaklıklarda kullanılabilir . Örneğin , kırsal bir bölgeye yayılmış çok sayıda veri toplayan bilgisayarları uzaktaki verigiren-izleyen bir bilgisayarı bağlamak için veya bir kasaba veya şehirdeki bilgisayarları ( veya bilgisayar tabanlı terminalleri ) bölgesel veya uzaktaki bir bilgisayara bağlamak için kullanılır ) .

Lazer İletişimi

İki bina içindeki farklı yerel ağlarını birbirlerine bağlamak amacıyla binaların çatılarına yerleştirilen lazerlerden yararlanılabilir . Bu yöntemde her binanın çatısında lazer ve fotdetektörler bulunur . Bu teknik çok yüksek bir bant genişliğini çok düşük maliyete sağlar ve kurulumu kolaydır . Lazerin kısıtlaması , hava koşullarından , yağmur ve yoğun sisten etkilenmesidir .

Kablolama nasıl yapılır?

Kullanıcıların bir çoğunun kendi ağlarını oluştururken kafaları karıştıran en önemli noktalardan biri kablolama konusudur .

Network için kablo yaparken öncelikle bakılması gereken şey kablonun standardıdır . CAT5 kablolar için genel olarak kullanılan iki standart vardır 586-A ve 586-B . Bu standartlar kablonun üzerinde yazar .

586-A ya göre bağlama

1-Yeşil-Beyaz

2-Yeşil

3-Turuncu-Beyaz

4-Mavi

5-Mavi-Beyaz

6-Turuncu

7-Kahverengi-Bayaz

8-Kahverengi

586-B ye göre bağlama

1-Turuncu-Beyaz

2-Turuncu

3-Yeşil-Beyaz

4-Mavi

5-Mavi-Beyaz

6-Yeşil

7-Kahverengi-Bayaz

8-Kahverengi

Bilgisayarları Hub ya da Swich yardımıyla bir birine bağlamak için kablo yapımı

Birden çok bilgisayar bir birine bağlanmak isteniyorsa , Hub ya da Swich yardımıyla bu işi rahatlıkla yapılabilir . Kablonun renklerine göre bağlama yöntemi ise yine kablonun üzerinde yazan standart'a göre yapılmalıdır .

Bilgisayarlar Hub yada Swich ile birbirine bağlanılıyorsa , kablonun düz bağlanması gerekir yani kablonun her iki ucu da , kablonun üzerindeki standart'a göre ya 586-A yada 586-B'ye göre bağlanmalıdır .

İki Bilgisayarı birbirine bağlamak için cross kablo yapımı

İki bilgisayarı birbirine bağlamak için cross ( çapraz bağlantılı ) kablo yapmak gerekir . Bunun için de kablonun bir ucunun 586-A'ya göre bir ucunun da 586-B'ye göre yapılması gerekir .
